产品介绍
PRODUCT INTRODUCTION

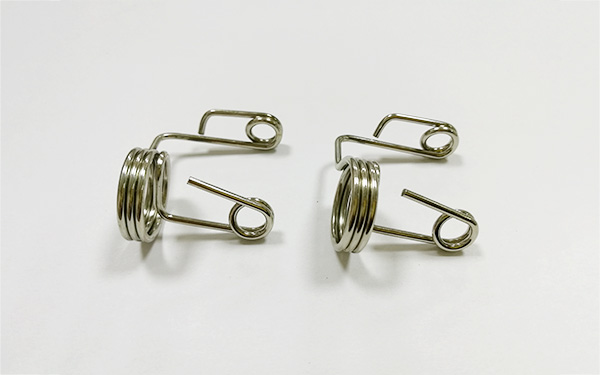

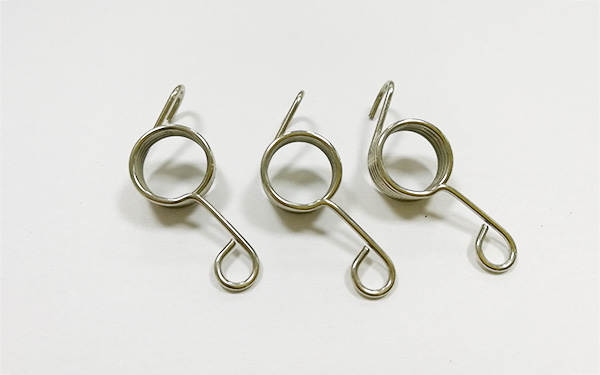

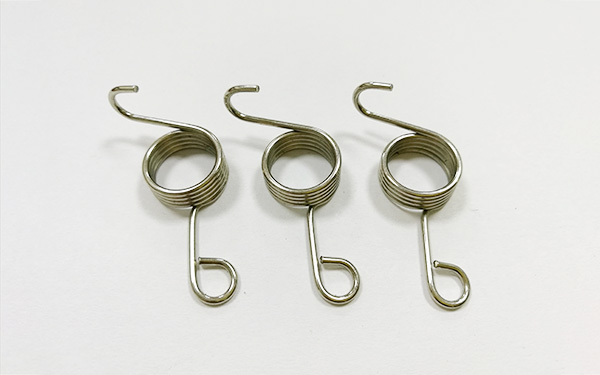

异形弹簧也叫线成型弹簧,异型弹簧,线折弯成型弹簧等,就是利用0.15-5.0mm的各种线材经过全自动弹簧机编程加工而成的各种不规则形状的弹簧,这类不规则异形弹簧一般应用于各类电子或者机械设备中,利用弹簧的不规则形状与塑胶件或者五金件的组装配合产生的力度。锐增成功做过的领域:空调过滤器支架弹簧,轨道异形弹簧,U形弹簧,油封异形弹簧。
公式指引:K值=材质G值*线径?/8/有效圈数/(线径+内径)³
作用力Fd=K值*(自由高度-作动高度)
注意:输入数值参数计算
材质 |
横弹性系数G值(kg/mm²) |
纵弹性系数E值(kg/mm²) |
弹簧钢SUP |
8X10³ |
21X10³ |
钢琴线SWP |
8X10³ |
21X10³ |
油回火线SWOC |
8X10³ |
21X10³ |
硬钢线SWC |
8X10³ |
21X10³ |
不锈钢线SUS631 |
7.5X10³ |
21X10³ |
不锈钢线SUS316 |
7X10³ |
19X10³ |
不锈钢线SUS304 |
7X10³ |
19X10³ |
不锈钢线SUS302 |
7X10³ |
19X10³ |
破铜线 |
4.5X10³ |
13X10³ |
磷青铜线 |
4.3X10³ |
10X10³ |
黄铜线 |
4X10³ |
10X10³ |
白铜线 |
4X10³ |
10X10³ |
