普通圆柱螺旋弹簧的主要几何尺寸有：外径D、中径D2、内径D1、节距p、螺旋升角α及弹 簧丝直径d。由下图圆柱螺旋弹簧的几何尺寸参数图可知，它们的关系为：

　　式中弹簧的螺旋升角α，对圆柱螺旋压缩弹簧一般应在5°～9°范围内选取。弹簧的旋向可以是右旋或左旋，但无特殊要求时，一般都用右旋。

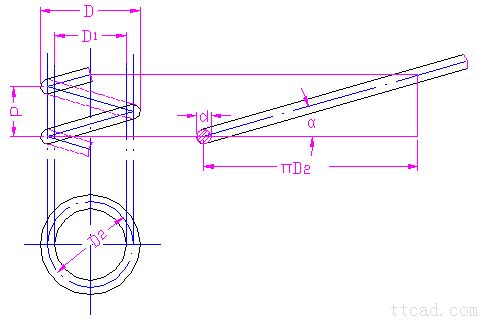

圆柱螺旋弹簧的几何尺寸参数
　　普通圆柱螺旋压缩及拉伸弹簧的结构尺寸计算公式见表(普通圆柱螺旋压缩及拉伸弹簧的结构尺寸（mm）计算公式)。

参数名称及代号	计算公式		备注
	压缩弹簧	拉伸弹簧
中 径D2	D2=Cd		按普通圆柱螺旋弹簧尺寸系列表取标准值
内 径D1	D1=D2-d
外 径D	D=D2+d
旋绕比C	C=D2/d
压缩弹簧长细比b	b=H0/D2		b在1～5.3的范围内选取
自由高度或长度H0	H0≈pn+(1.5～2)d （两端并紧，磨平） H0≈pn+(3～3.5)d （两端并紧，不磨平）	H0=nd+钩环轴向长度
工作高度或长度 H1,H2,…,Hn	Hn=H0-λn	Hn=H0+λn	λn--工作变形量
有效圈数n	根据要求变形量按式（16-11）计算		n≥2
总圈数n1	n1=n+(2～2.5)（冷卷） n1=n+(1.5～2) （YII型热卷）	n1=n	拉伸弹簧n1尾数为1/4,1/2,3/4整圈。推荐用1/2圈
节 距p	p=(0.28～0.5)D2	p=d
轴向间距δ	δ=p-d
展开长度L	L=πD2n1/cosα	L≈πD2n+钩环展开长度
螺旋角α	α=arctg(p/πD2)		对压缩螺旋弹簧，推荐 α=5°～9°
